L48MSF_FDY BN44-00852a уменьшить ток подсветки

В этой статье вы узнаете как правильно выполнить доработку тока подсветки на плате L48MSF_FDY BN44-00852a, на примере телевизора Samsung UE43J5272AU. В этой статье мы покажем как это сделать правильно, приведём замеры тока потребления до и после доработки.

• Блок питания: L48MSF_FDY BN44-00852a

Замена подсветки для телевизоров с обязательной дороботкой:
Samsung UE43J5272AU

Доработка тока подсветки L48MSF_FDY BN44-00852a:

Перед доработкой блока питания ОБЯЗАТЕЛЬНО разрядите высоковольтный конденсатор!

Перед доработкой платы ток подсветки составлял: 640 мА.

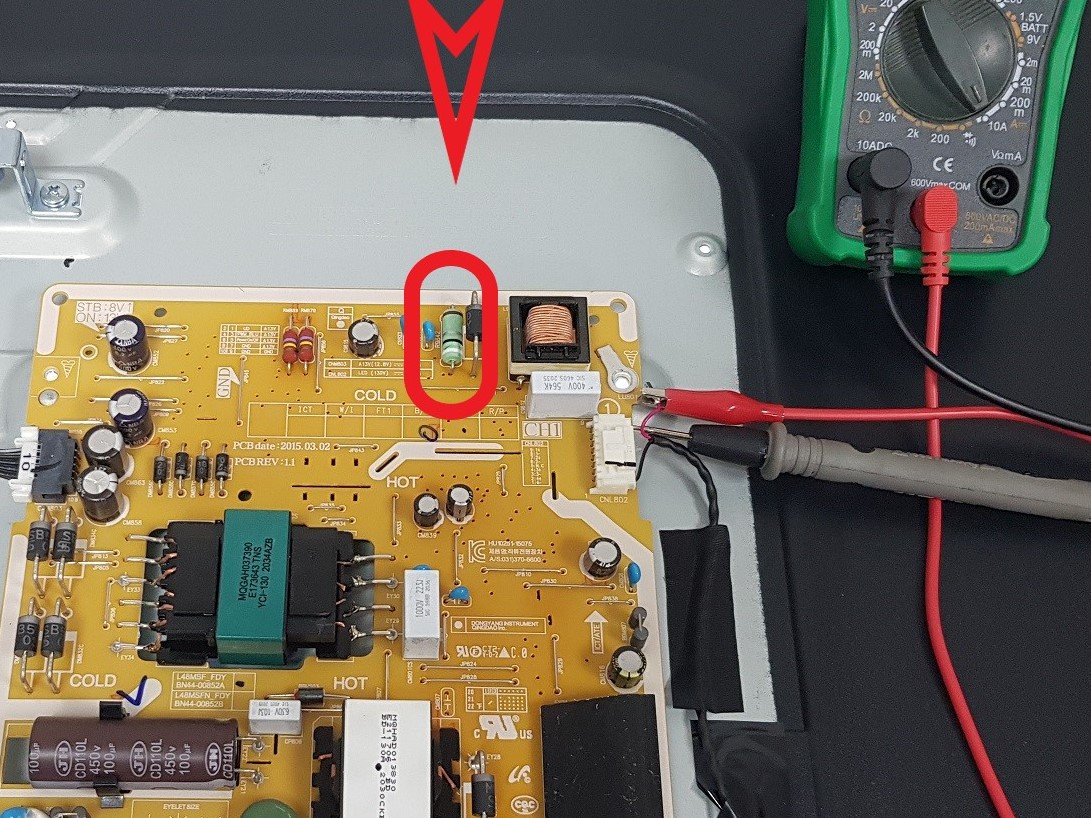

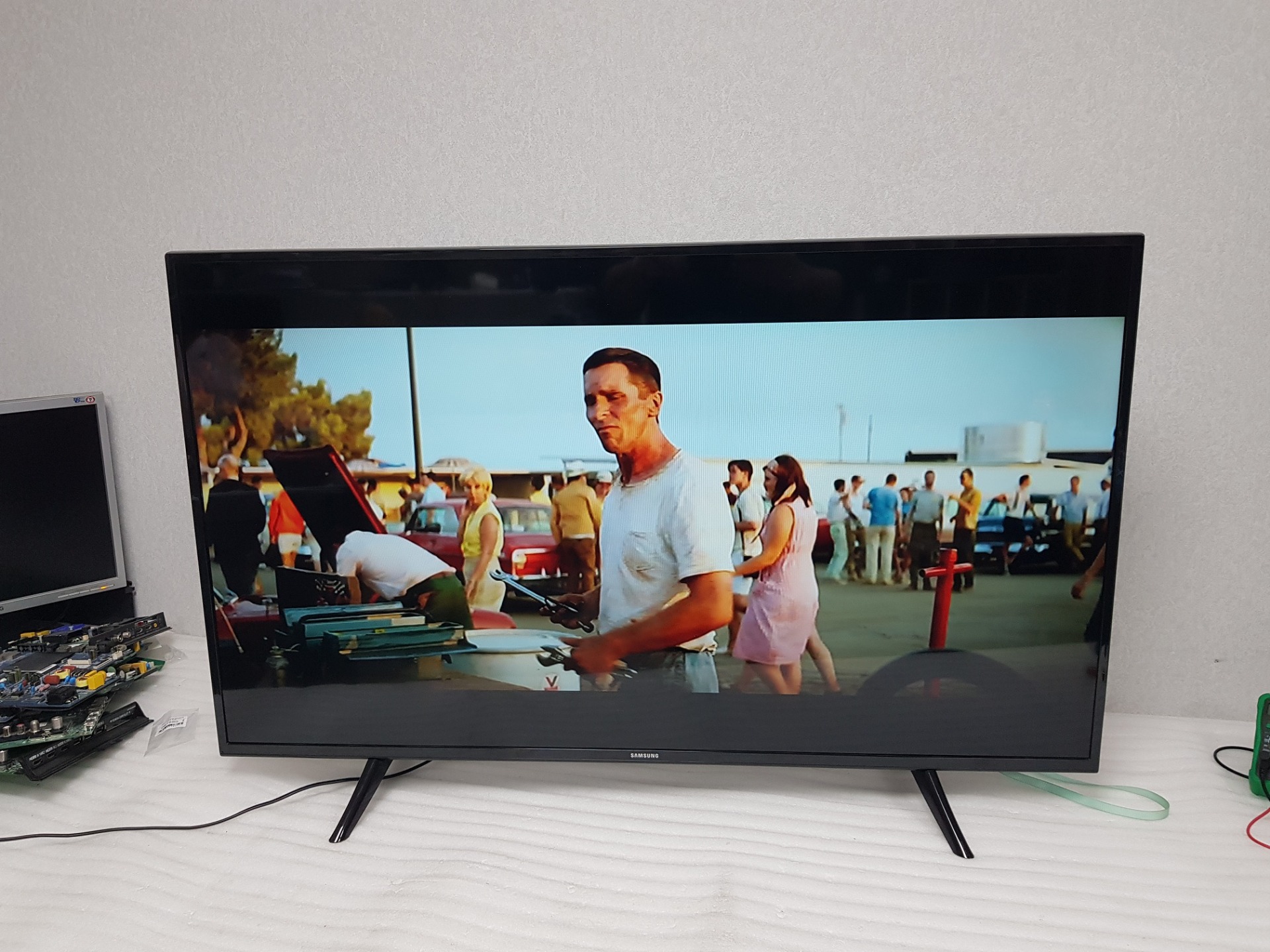

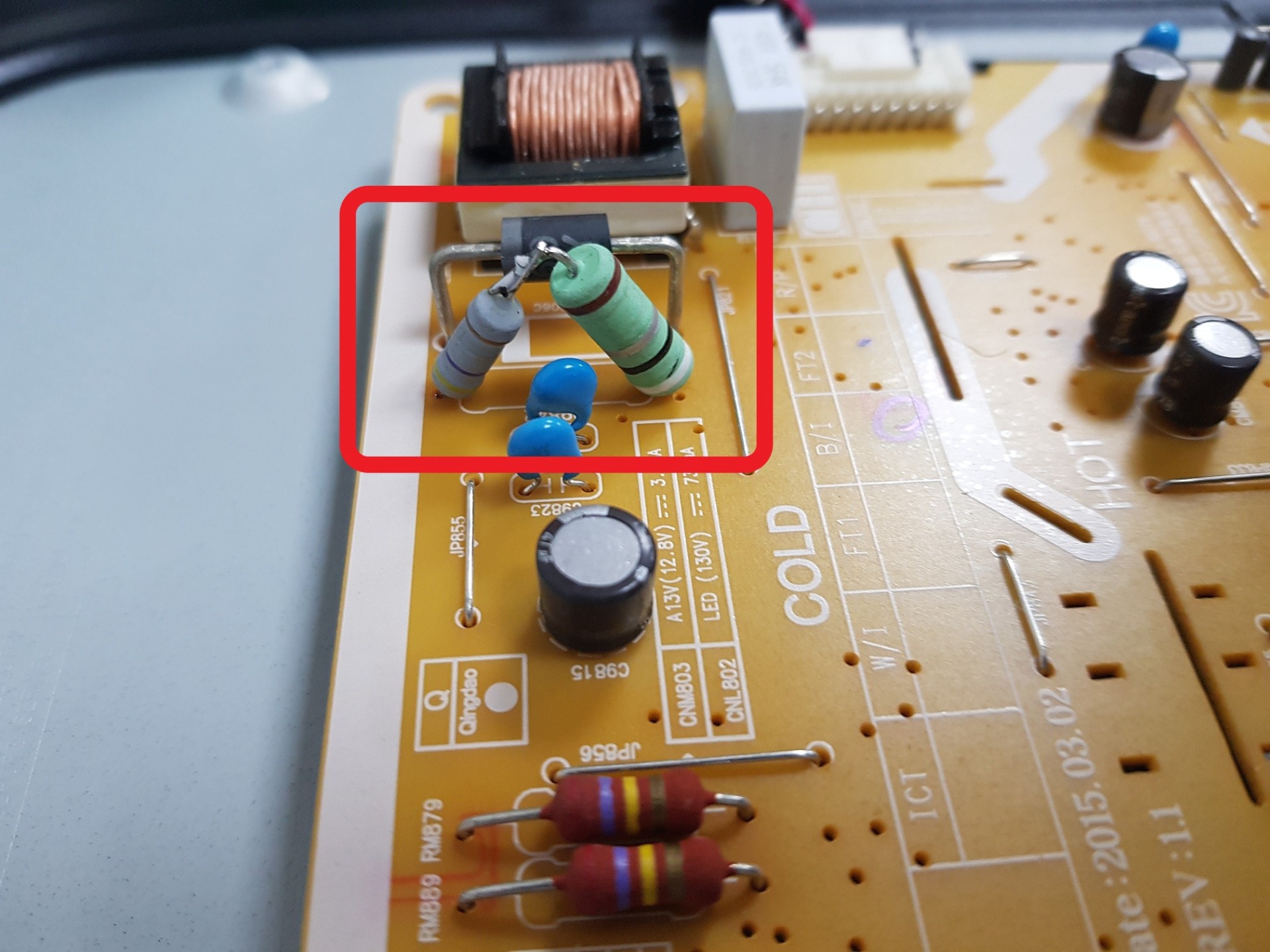

Для уменьшения тока работаем с резистором R9842 0.91 Ohm. Можно выпаять один его вывод и последовательно впаять резистор 0.47 Ohm. на фото ниже. После доработки сила тока уменьшилась до 420 мА. По яркости экрана запас хороший. Вся доработка и измерения на фото.

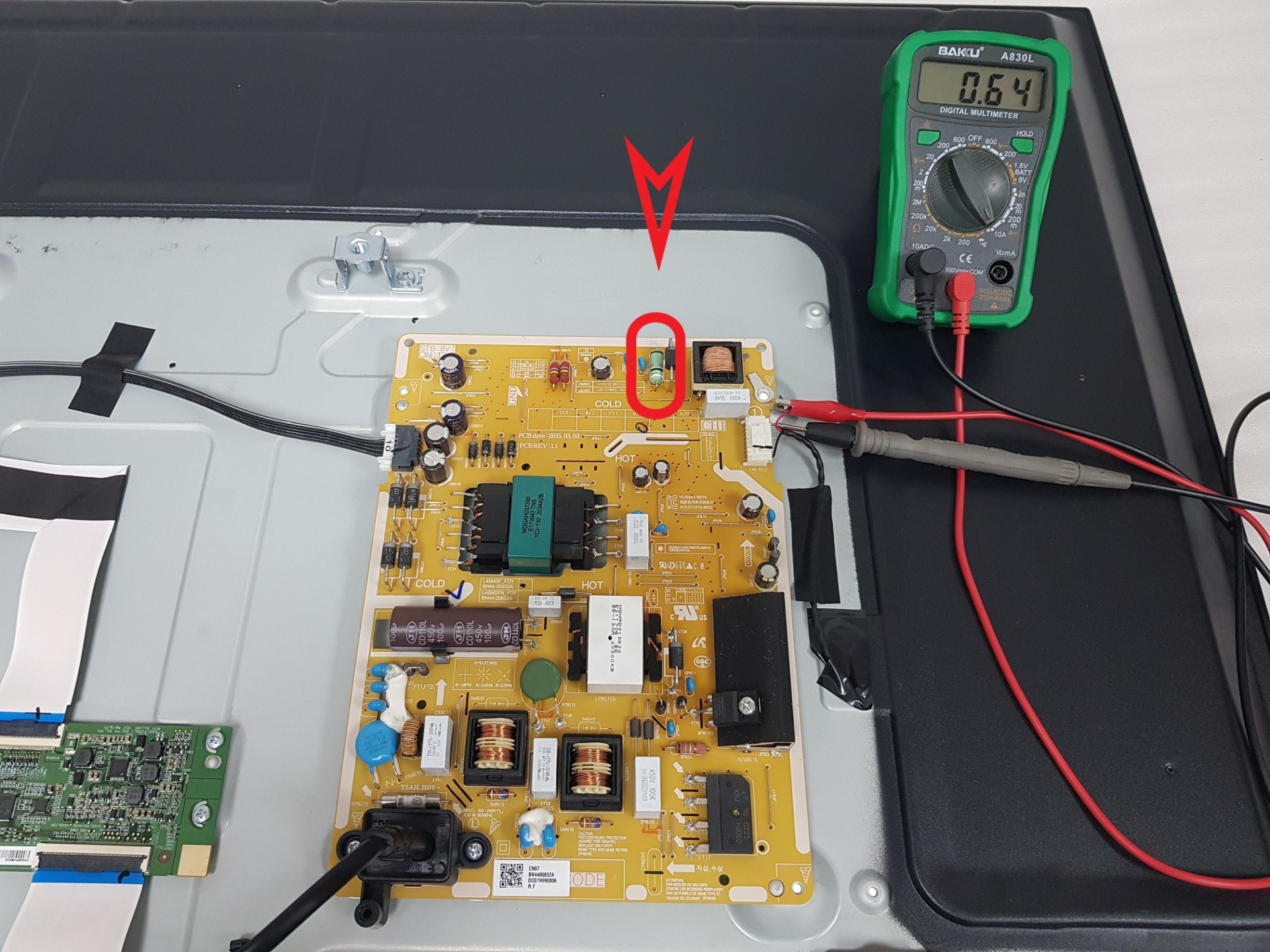

До доработки:

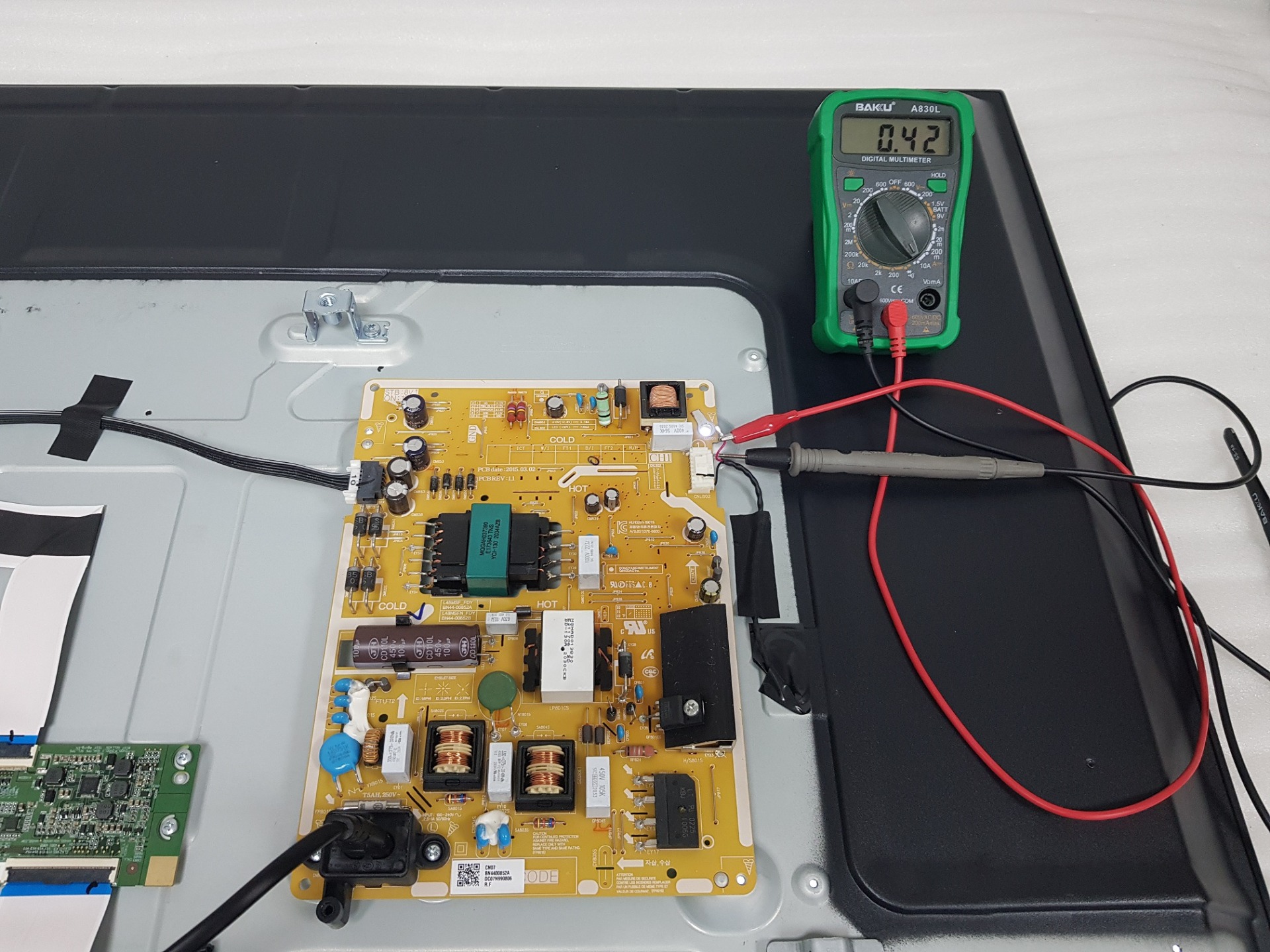

После дороботки:
