TP.SK508S.PB802 уменьшить ток подсветки

В этой статье вы узнаете как правильно выполнить доработку тока подсветки на плате TP.SK508S.PB802, на примере телевизора DEXP F43F8000Q/G. В этой статье мы покажем как это сделать правильно, приведём замеры тока потребления до и после доработки.

  • Main-плата: TP.SK508S.PB802

Замена подсветки для телевизоров с обязательной дороботкой:
DEXP F43F8000Q/G, DEXP H32F8100Q, DEXP H39F8000Q, DEXP H32F8000Q, DEXP H39G8000Q, DEXP H32G8000K/W

ERISSON 32LEA71T2SM

NOVEX NWX-40F171MSY, Novex NWX-43F149MSY, Novex NWX-43F149MSG

BQ 42S03B

BBK 32LEX-7289/TS2C, BBK 32LEX-7287/TS2C, BBK 40LEX-7272/FTS2C

Asano 32lf7120T, ASANO 24LH7020T, ASANO 32LF7120T, Asano 32LF7130S

LOVIEW L24F401T2C

Schaub Lorentz SLT32S5550

HI 43FSY112X, HI VHIT-40F152MS

YUNO ULX-32TCS226

UNIONAIR ML43UT600

Leff 32H530T ,Leff 43F520

AMCV LE-43ZTFS25

POLARLINE 43PL52TC-SM

MVISIONE+ 350K5

Siera 42FHDN10S2

YUNO ULX-32TCS226

Доработка тока подсветки TP.SK508S.PB802:

Перед доработкой блока питания ОБЯЗАТЕЛЬНО разрядите высоковольтный конденсатор!

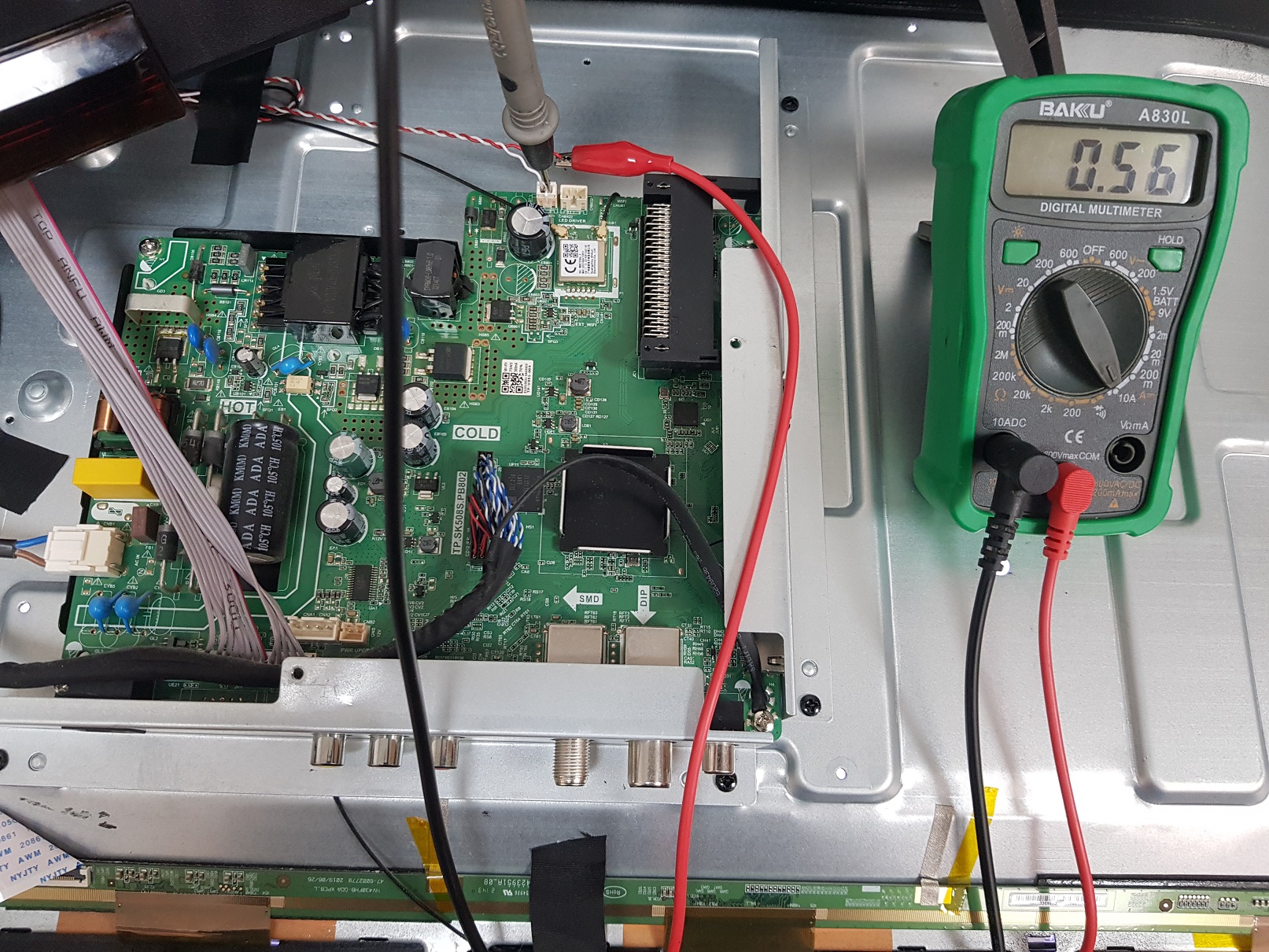

Перед доработкой платы ток подсветки составлял: 560 мА.

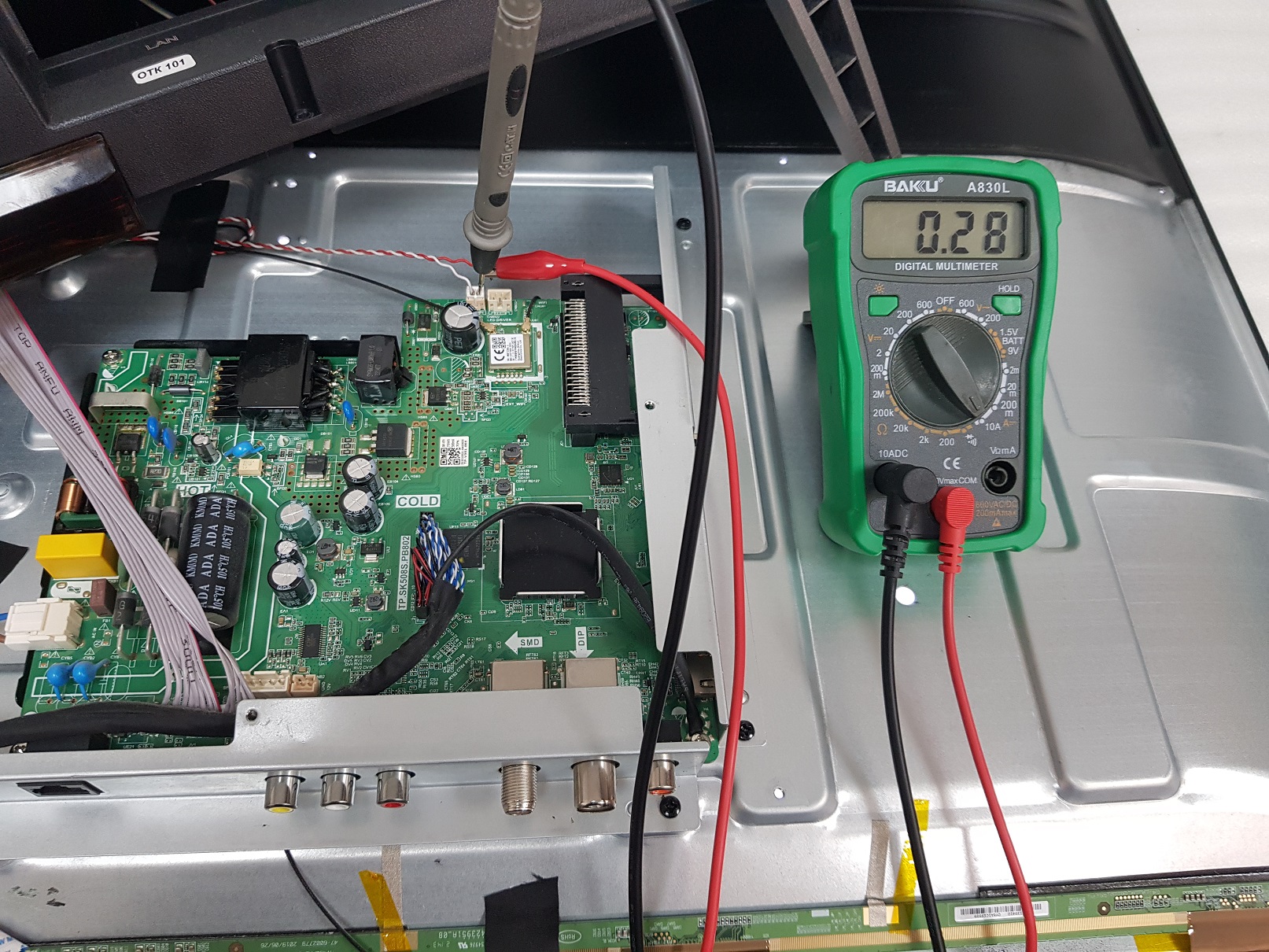

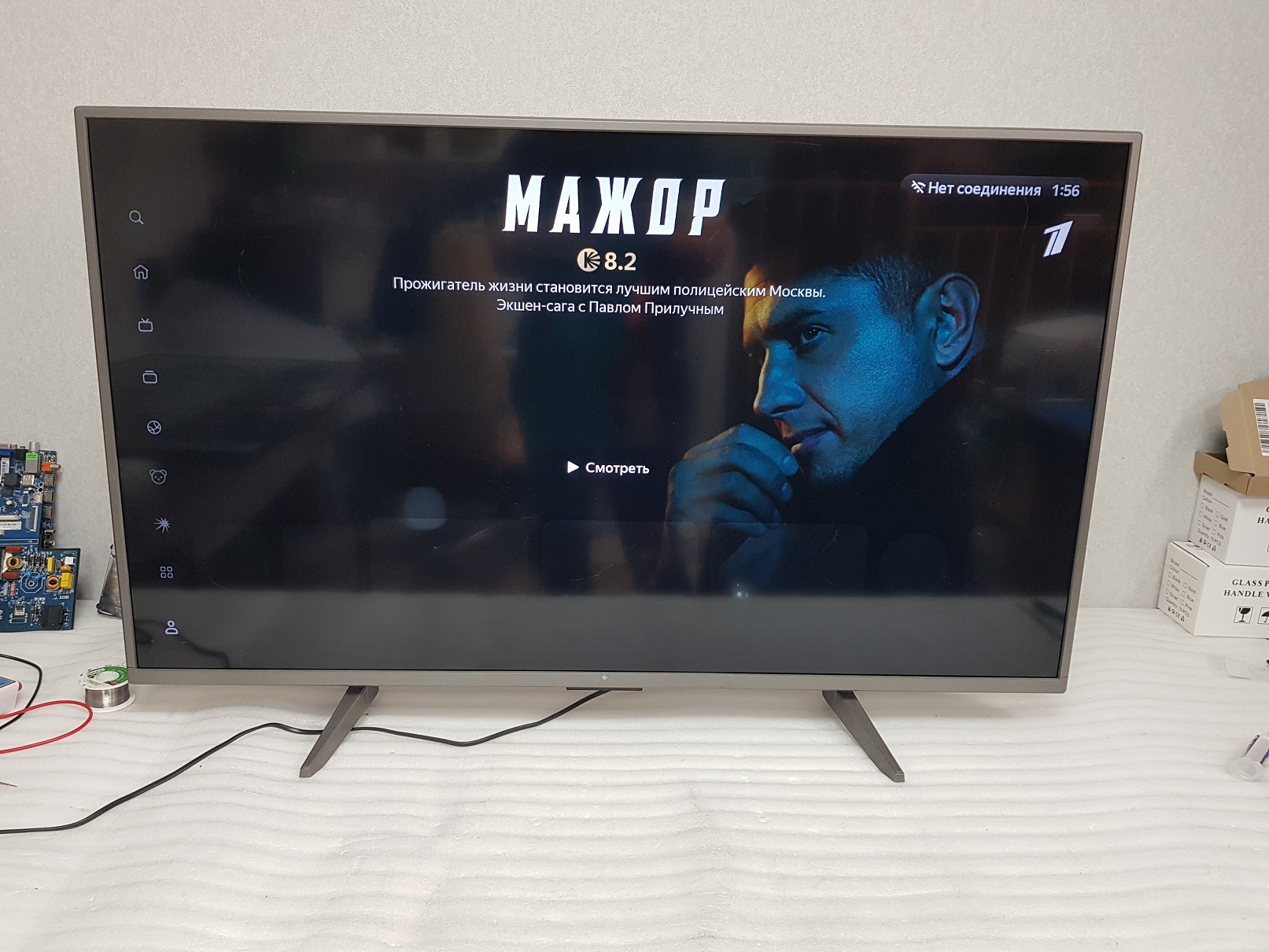

Для уменьшения тока работаем с резисторами 2 Ом 1206 : два резистора сдвигаем, остальные не трогаем, как показано на фото ниже. После доработки сила тока уменьшилась до 280 мА. По яркости экрана запас хороший. Вся доработка и измерения на фото.

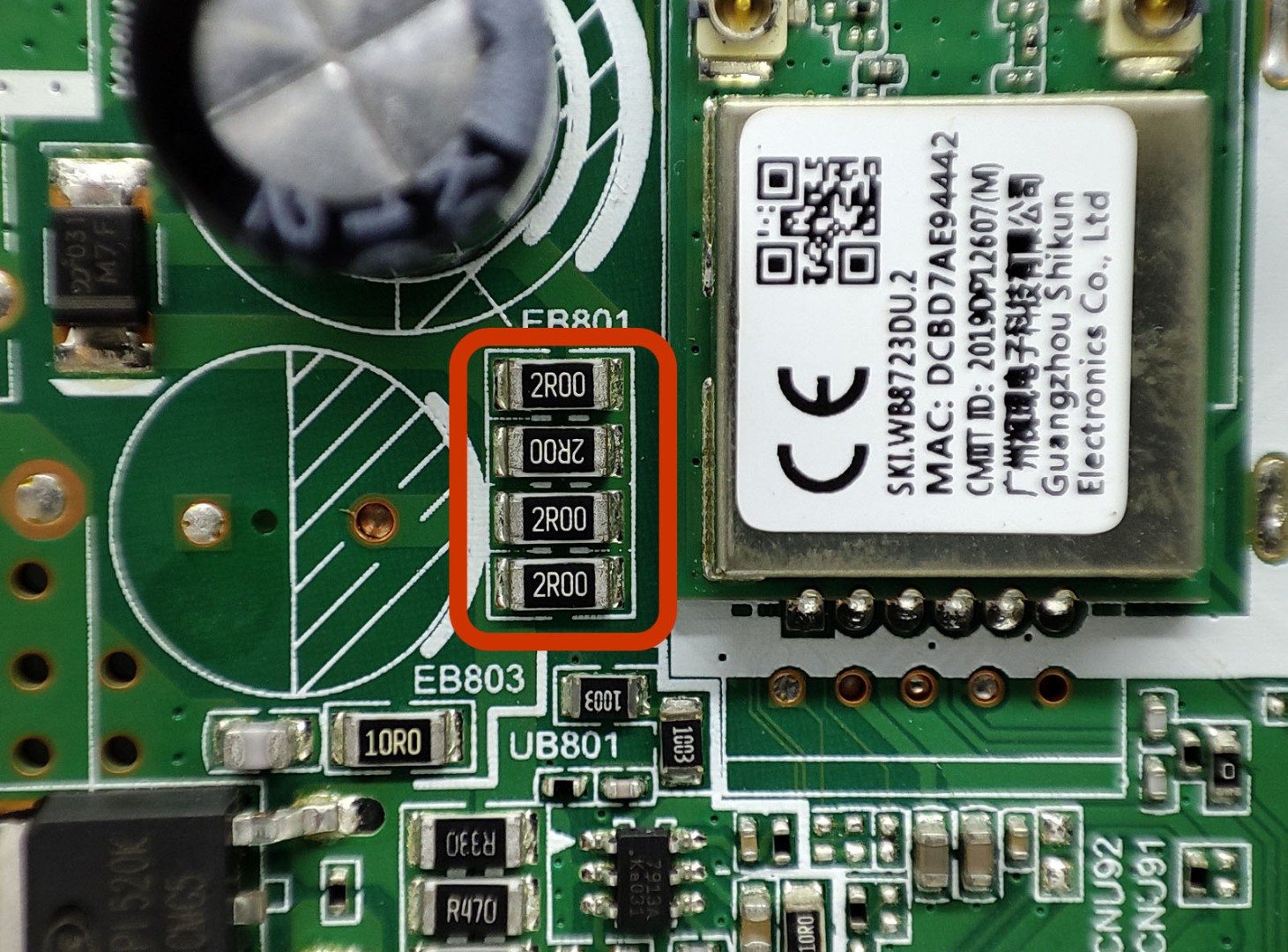

До доработки:

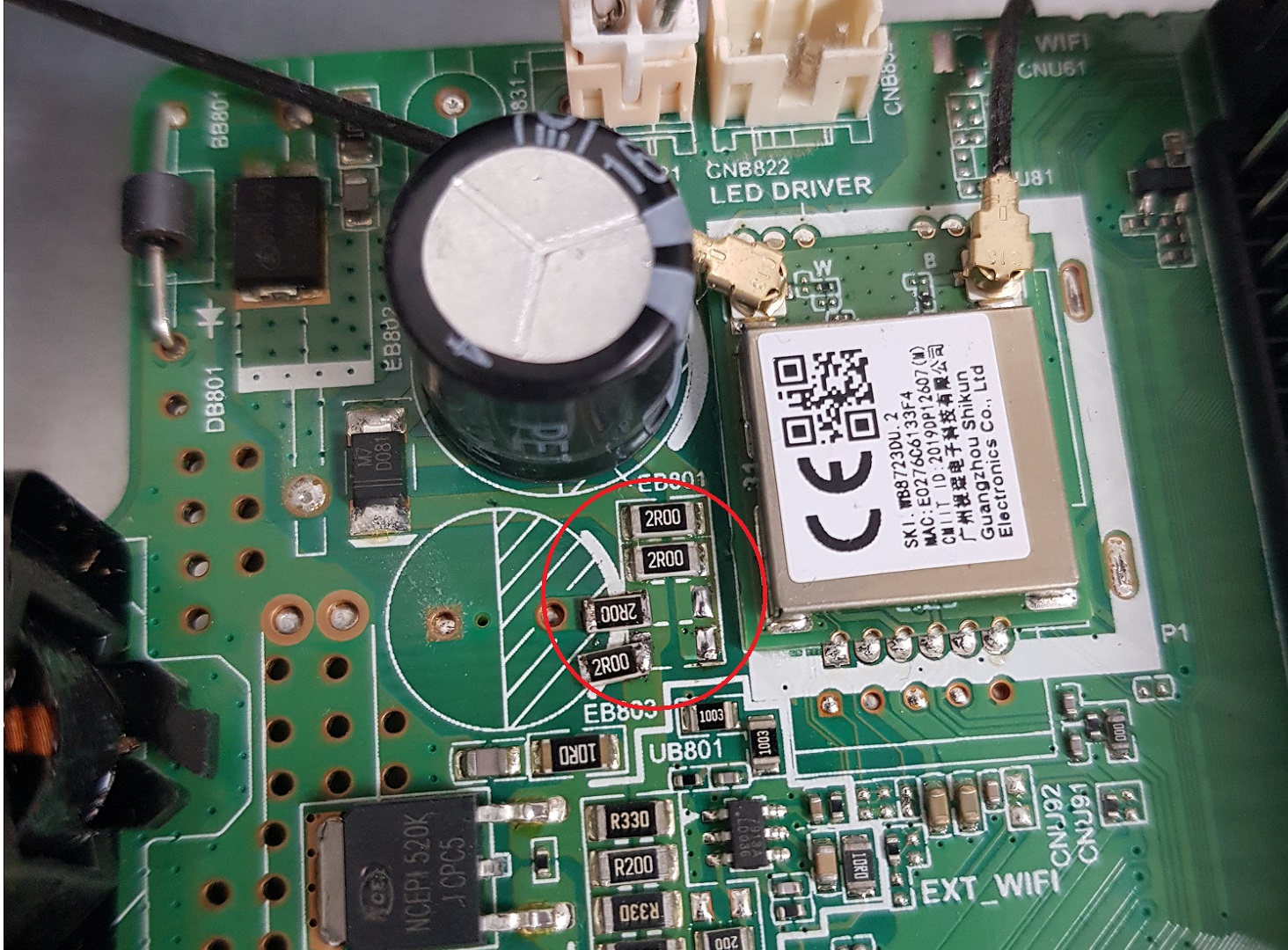

После дороботки:
