CV9632H-A50 уменьшить ток подсветки

Замена подсветки для телевизоров с обязательной дороботкой:
Akai AKTV5037N,
BBK 55LEX-8327\UTS2C, BBK 55LEX-8361/UTS2C, BBK 43LEX-8289/UTS2C, BBK 43LEX-8389
BQ 43FSU32B
DEXP U50F8000Q/G, U43G8100QG, DEXP U55F8000Q/G
Econ EX50US003B, Econ EX-60US001B,
Hi VHIX-43U169MSY, Hi VHIX-50U169TSY, HI VXIX-55U169TSY, Hi 55USY151X,
HARTENS HTY-43UHD11B-S2, HARTENS HTY-50U11B-VS, HARTENS HTY-55U11S-VD, HARTENS HTY-55U11-VD, HARTENS HTY-55U11B-VS
HYUNDAI H-LED43ES1312, HYUNDAI H-LED50EU1311
HIPER U43YQ2200GR,
NEO NEIRO 50 LED TV,
NOVEX NVX-50U329MSY, NOVEX NVX-55U321MSY, NOVEX NWX-55U169TSS,
DOFLER 43KUS65,
Olto 43ST20U
MANYA 43MU03BS, MANYA 55MU03SS
LEFF 43U520S, LEFF 55U620S,
Tuvio 43FDUBK1R,
SBER SBX-55U219TSS, SBER SBX-50U219TSS, Sber SBX-43U219TSS,
SТARWIND SW-LED43SB300, STARWIND SW-LED43UG400, Starwind SW-LED55UB401, STARWIND SW-LED50UB403,
STARSAT 50TSM28,
SUNWIND SUN-LED50U11, SUNWIND LED50XU400,
ВИТЯЗЬ 43lu1204, Vityaz Витязь 50LU1221,
и других с MAIN-платой CV9632H-A50.

• Main-плата: CV9632H-A50

Доработка тока подсветки CV9632H-A50:

Перед доработкой блока питания ОБЯЗАТЕЛЬНО разрядите высоковольтный конденсатор!

Чтобы уменьшить ток подсветки в телевизорах с главной платой CV9632H-A50 и микросхемой LED-драйвера OB3352CP, можно удалить один из резисторов, соединённых параллельно в датчике тока.

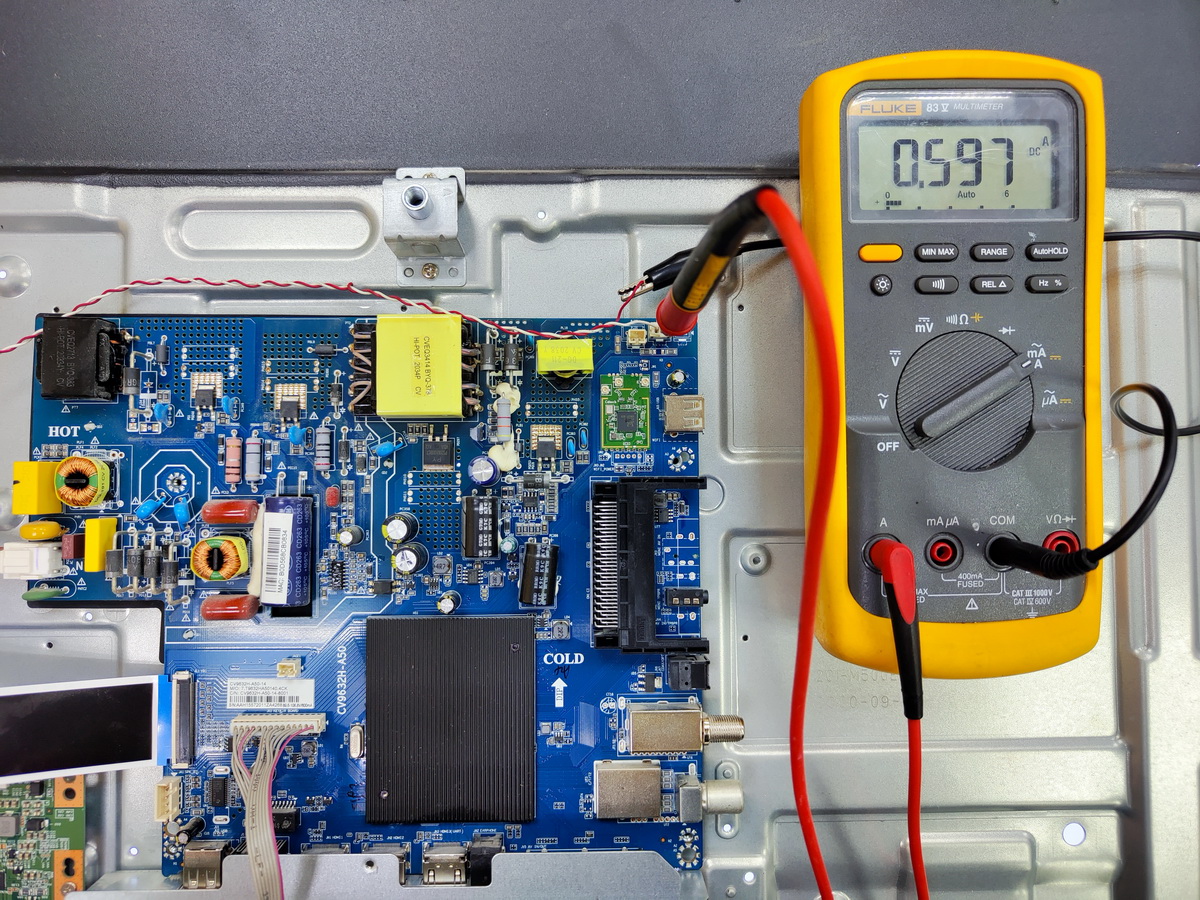

Перед доработкой платы ток подсветки составлял: 597 мА.

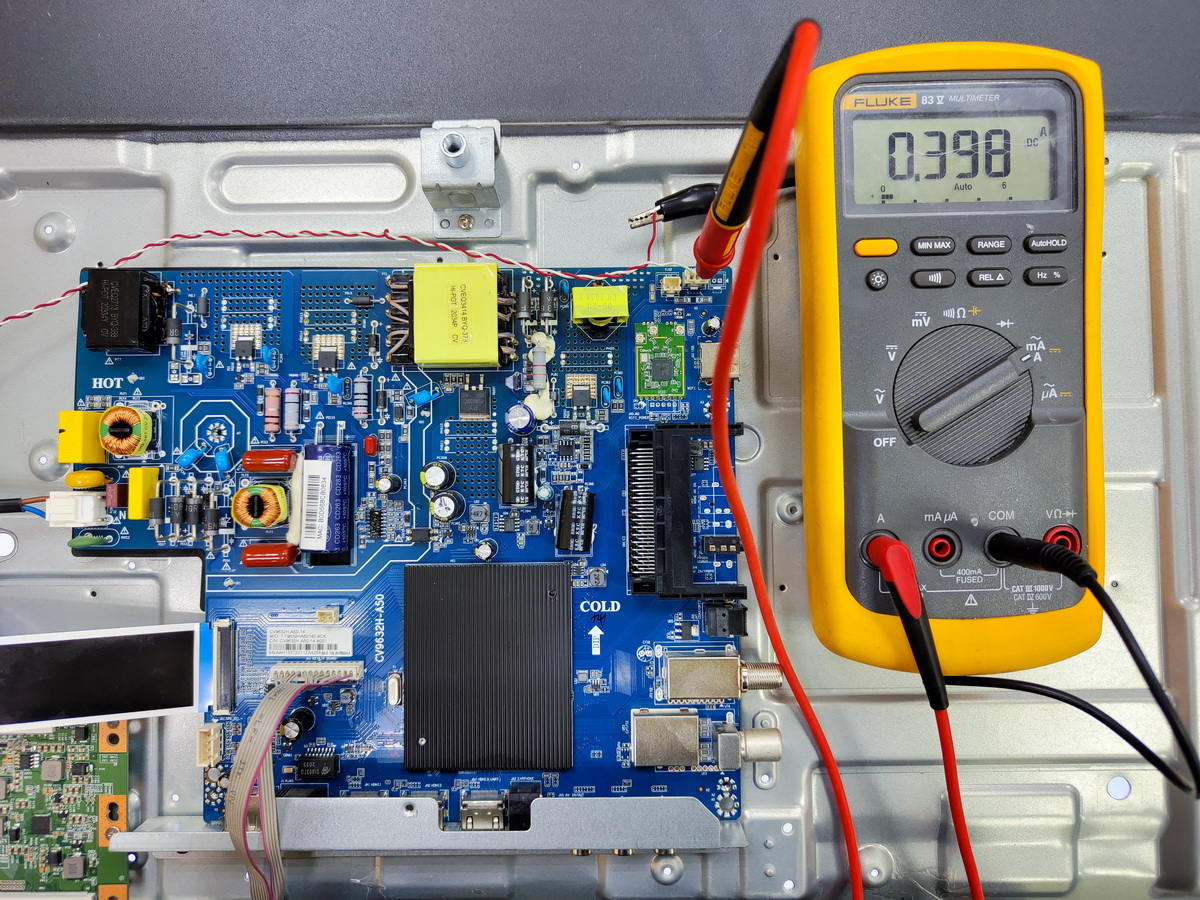

Для уменьшения силы тока работаем с резисторами PR660 PR203 (позиционные обозначения с обратной стороны платы), удалили резисторы PR660 PR203 номиналом 3 Ом и 1,5 Ом, как показано на фото ниже. После доработки сила тока понизилась до  398 мА. По яркости экрана запас очень хороший. Вся доработка и измерения на фото.

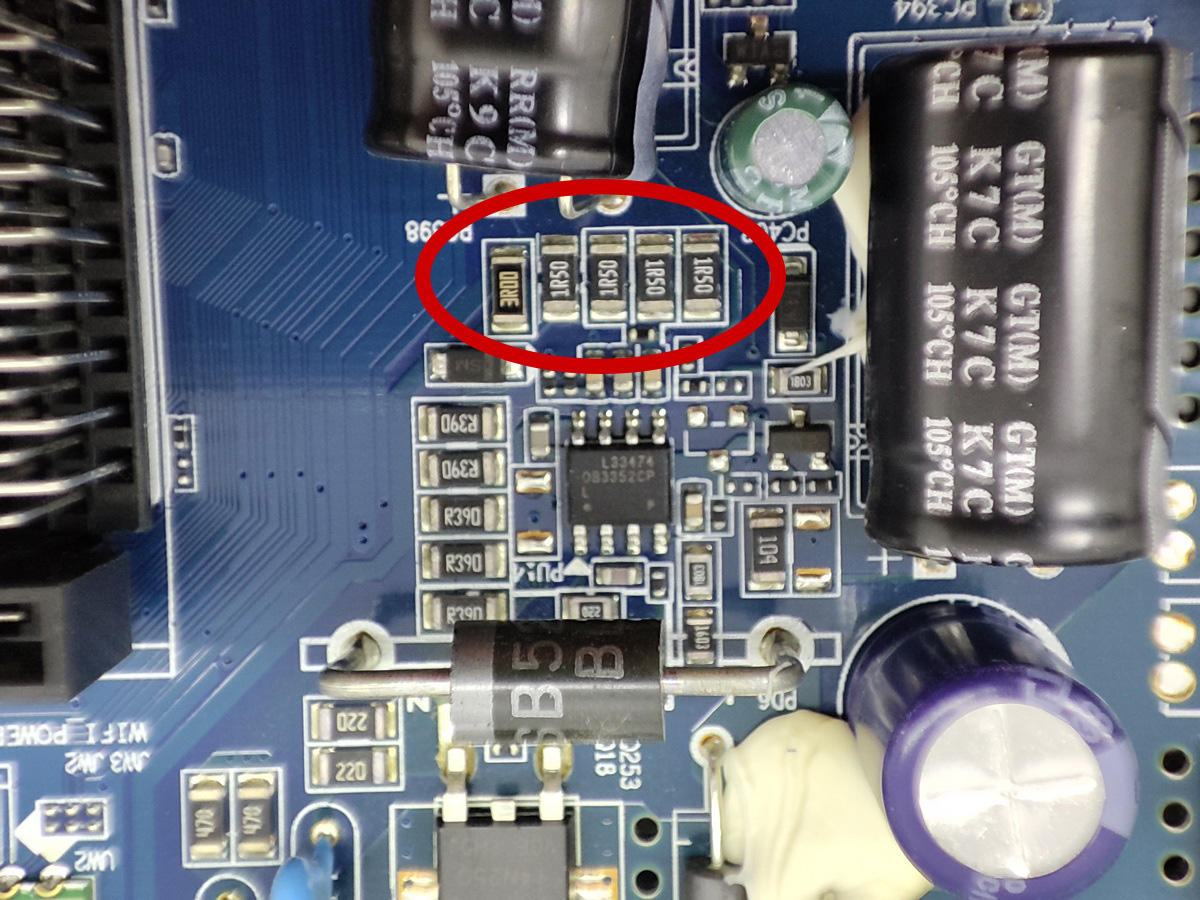

До доработки:

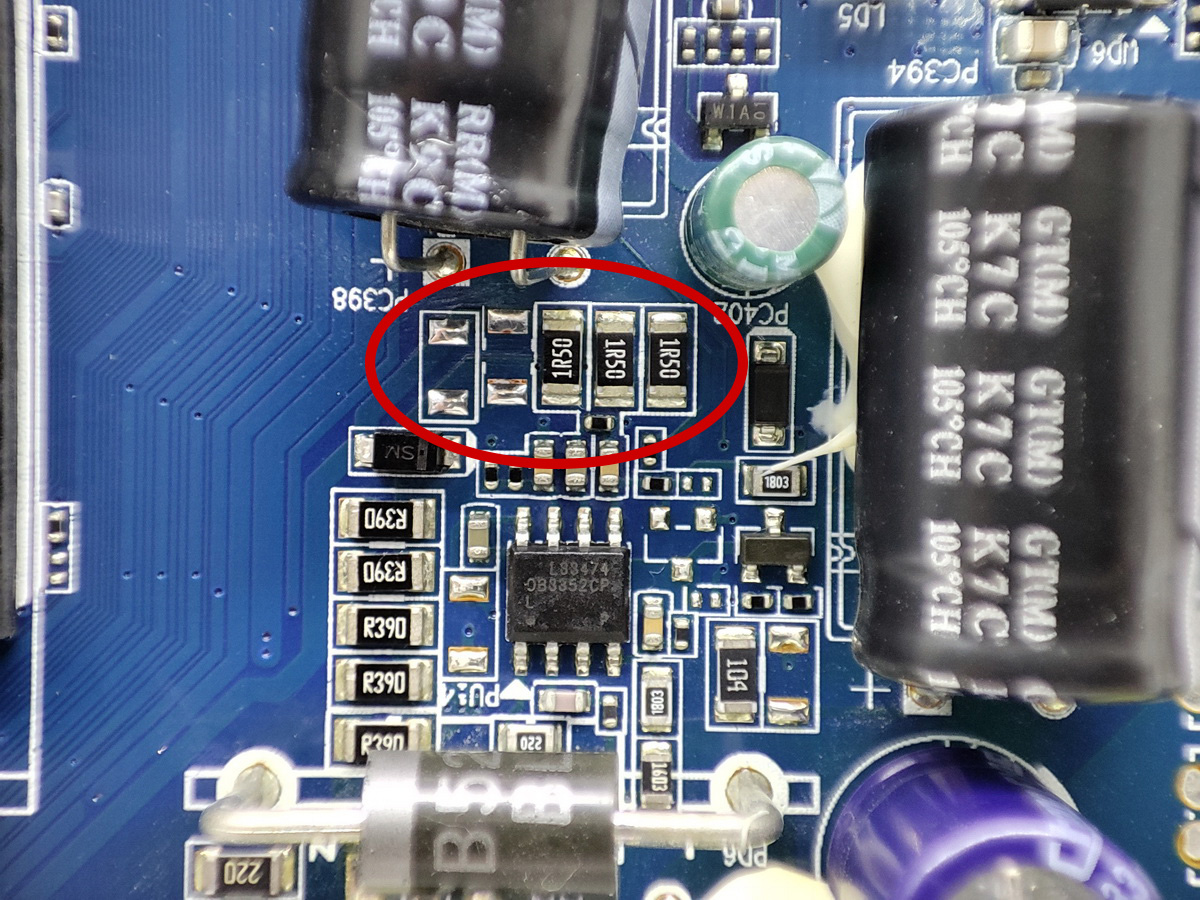

После доработки:

Приятного просмотра! Были рады помочь!
